２０２２年度、全機種ハイクオリティロゴグラス導入！
群を抜く鮮明照射実現！
鮮明描写が人を惹き付けます！
（１）ロゴライトの仕組みとロゴについて
（２）ロゴの投影サイズについて
（３）ロゴデザイン色について
（４）ロゴDATAの作り方
（５）［２］ロゴライトの仕組みについて
（６）ロゴライトＰｒｏの屋外用の
仕組みと注意事項について
（７）オリジナルロゴ製作の納期について
※ロゴプレートはすべて本体とは
別途料金となります。

（１）ロゴライトの仕組みとロゴについて

ロゴライト搭載＆ロゴライト照射イメージ

ロゴライトのロゴ分解イメージ＆ロゴ製作図

◆ ＬＥＤロゴライトシリーズ ◆
2018すべてがＵｌｔｒａＢｒｉｇｈｔの時代へ突入
2020すべてが写真描写も実現する
2021すべてが鮮明描写Ｐｒｏ仕様導入！
プロ仕様ハイクオリティロゴプレート搭載！
他の追随を許さない圧倒する新次元

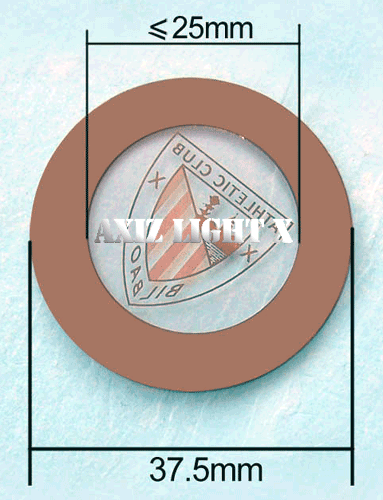

（２）ロゴの投影サイズについて

（３）ロゴデザイン色について

（４）【ＤＡＴＡ入稿について】
・イラストレーターＣＳ３以下
・全アウトライン化
・DICやPantoneなど基本不可
・基本全ＤＡＴＡ、約２Ｍ程度
・リンクDATＡは埋め込み必須です
※弊社作成時はイラストレーターでＡ４を作成し円を描いて作成します。

※ＰＤＦやｊｐｇなどでも入稿可能ですが、光りで色を表現する為、最終的なフィルター的要素やその他色彩調整など光り対応処理を弊社側で行わせて頂きます。　その際、イラストレーターの方がより綺麗に仕上がりますのでお勧めはイラストレーターとなります。　また名刺やロゴからのＤＡＴＡ作成には別途ロゴデザイン料などが必要となります。

上記分かりにく場合にはお気軽に御相談下さい！

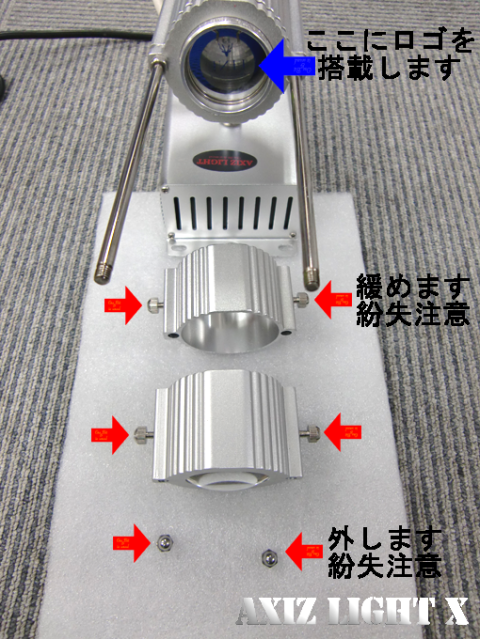

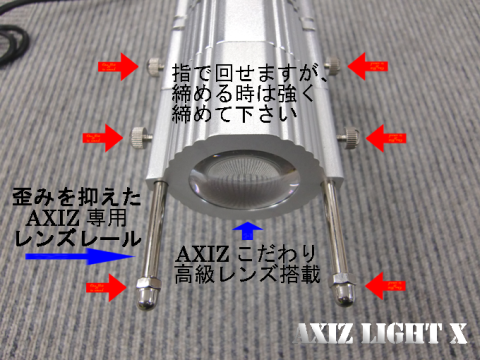

（５）ロゴライトの仕組みについて

全機種こだわりのＡＸＩＺロゴライト！（１）

全機種こだわりのＡＸＩＺロゴライト！（２）

ロゴライトに搭載する実際のガラスロゴの写真です

これは実際にフィルムロゴ照射した写真です！

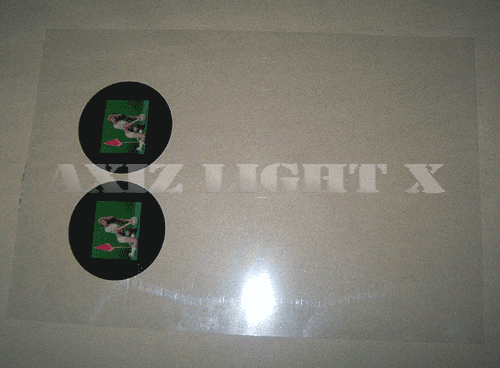

新型ロゴライト・フィルムロゴライトのロゴシートです！

（６）ロゴライトＰｒｏの屋外用の仕組みについて
ロゴライトシリーズは製品到着後、ネジの増し締めを必ず行って下さい！
特に屋外用の場合、水分の侵入に関わる重要な要素となりますので、
必ずネジの増し締めを行って下さい！

下記はロゴ搭載部分のゴムパッキン部分の説明となります。

（６−１）上記の矢印箇所にゴムパッキンが付いておりますので
ゴムパッキンを本体側に寄せてから、ネジを締めて下さい！
※上記はピント調整後で、またゴムパッキンを締めていない状態です！！


（６−２）まず上記のように、ゴムパッキンを本体側に目一杯寄せて頂きます！


（６−３）そして最後にレンズ留め具を本体側へ締めて下さい！


（６−４）上記箇所がロゴプレートを装着頂く箇所となります。
上記写真内に見えるリングを指で挟んで一旦外します。
そしてロゴを挿入し、リングで留めます。（根元まで）
※この時にリングの力が緩み防止の為に強いので、
ケガなどに注意して下さい！


（６−５）上記がレンズ部分とネジ部品となります。
※特に重要なゴムパッキンは紛失しないで下さい！
※レンズ部分を落下させないで下さい！
レンズ破損やレンズズレが生じ、綺麗に照射
できなくなる可能性が御座います！


（６−６）上記写真の四カ所は重要です！
ロゴ装着後、まず、ゴムパッキンを根元までハメ込んで下さい！
次に平ワッシャー（銀色）を根元までハメ込んで下さい！
そして最後にネジを締めて下さい！

上記ＲＸ−ＧＸＮＷＰ−ＬＥＤ３０Ｐｒｏは回転タイプの為、
本体に有ります銀色のボタンを押せば、
“回転”と“停止”をお選び頂けます！
もしロゴ装着後、水平になっていない場合には
ロゴ回転ボタンで調整して下さい！

（７）オリジナルロゴ製作の納期について
・通常は２〜３週間〜の納期となります。
・超最速納期は別途特急便で一週間〜十日間程度で
お手元にお届けできます！
※特急便は別料金となります。
※各納期はご注文が重なった場合や
繁忙期などはこの限りでは御座いません。
※いずれの場合にも納期の確約はできません。
予め御了承の上、お申込み頂きますよう
何卒宜しく御願い申し上げます。
